치앙마이에서 구매한 화웨이 P10 스마트폰 베터리 자가 교체하기

치앙마이에서 구매한 화웨이 스마트폰 P10 을 사용한지 벌써 3년이 되었네요.

처음엔 하루종일 사용해도 20% 정도 남았는데 이젠 반나절밖에 사용을 못하게 되었습니다.

새로운 스마트폰을 살까 고민을 하다가 베터리를 교체하기로 결정하였답니다.

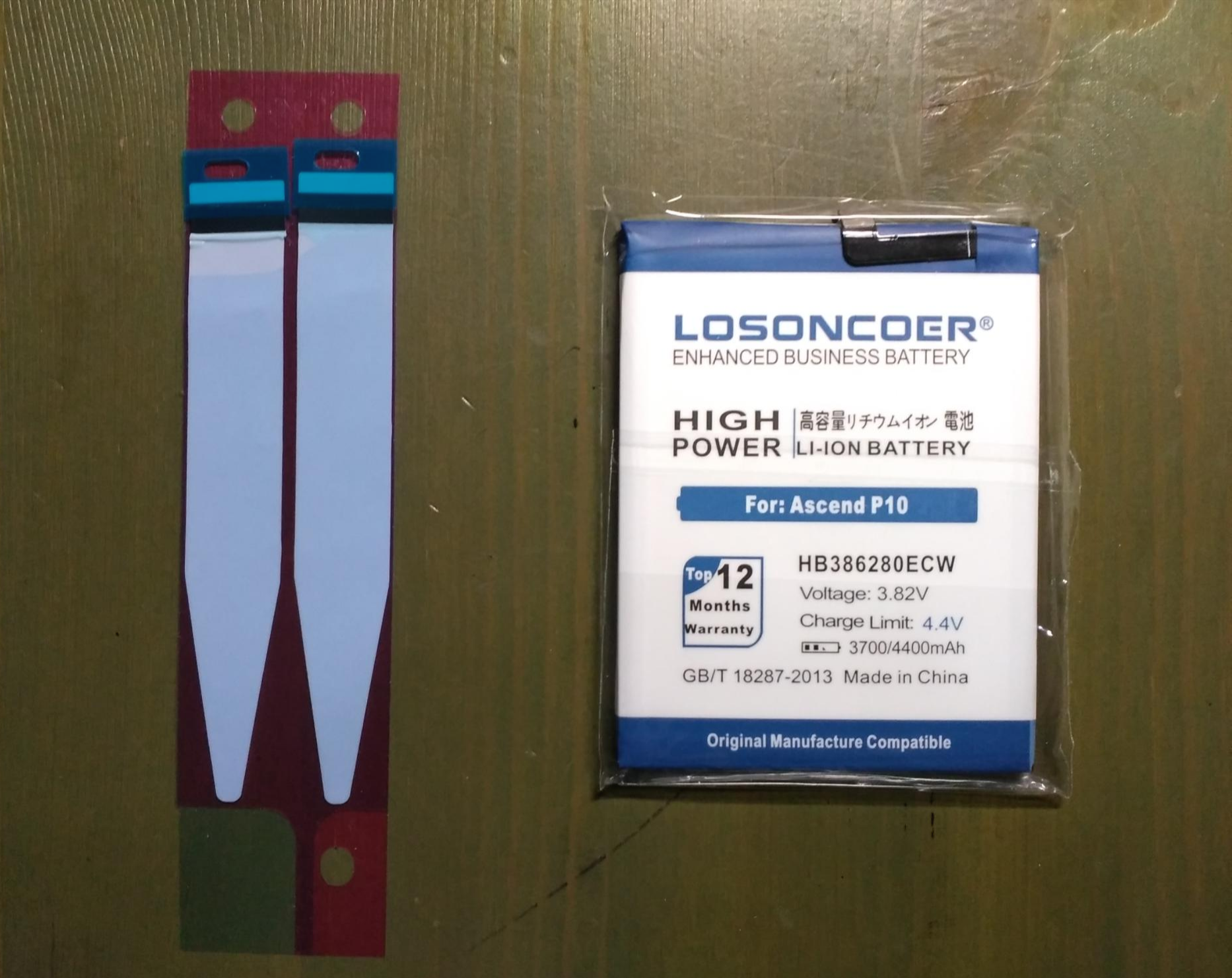

우선 새로 중국에서 구매한 베터리를 보시죠.

사진의 밧데리는 P10의 오리지널 베터리가 아닙니다.

오리지널 베터리는 용량이 3100mAh 인데  제가 구매한 베터리는 호환 베터리로 4400mAh로 대용량입니다.

좌측에 있는 것은 베터리를 고정시키기 위한 양면 테이프입니다.



다음으로 필요한 공구를 보실까요?

이 공구들은 베터리를 구매하면 번들로 제공되기 때문에 특별히 신경 쓸 필요는 없습니다.  하지만, 스마트폰 해체하는게 쉽지 않기 때문에 플라스틱 툴은 잘못하면 다시 구매해야 할 수도 있습니다.

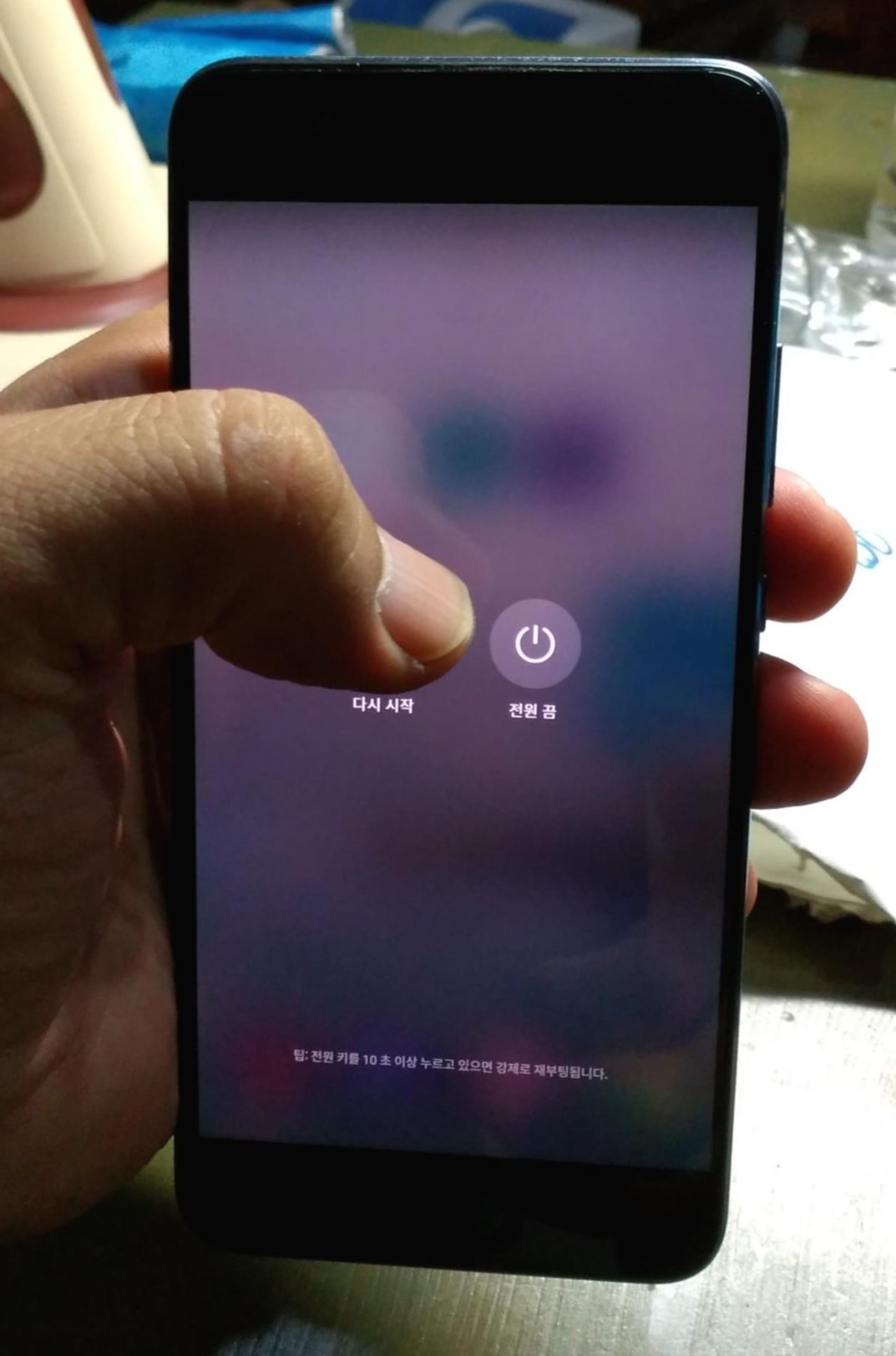

우선 전원을 꺼 볼까요?

다음으로 유심을 빼야 합니다.

저는 한국의 SKT와 태국의  AIS 를 함께 사용하기 때문에 USIM 이 두개입니다.

이제 다음으로 폰 하단의 나사를 풀어야 합니다.

하단의 두개의 나사가 보이시죠?  일반 드라이버로는 안되고 베터리 구매시 함께 보내 준 스타렌치로 풀어야 해요.

이제 다음으로 하단 커버를 분리해 보겠습니다.



LCD 패널과 사이를 이 얇은 플라스틱 툴로 밀어 넣고 틈새를 벌려야 하는데 이 부분이 좀 어렵습니다.  이걸 사이에 밀어 넣고 좌우로 돌리면 이곳이 벌어집니다.



모두 벌어지면 이렇게 커버를 분리할 수 있습니다.  여기서, 스위치와 전면 메인보드가 케이블로 연결되어 있기 때문에 커버 분리시 조심해야 합니다.

폰 좌측 상단 카메라 밑 부분에 연결된 커넥터를 빼고 나면 두개가 완전히 분리 됩니다.

위 사진은 커넥터를 빼낸 걸 찍은 겁니다.



이제 메인보드를 분리해 보죠.



나사를 빼기 위해 나사 위에 있는 절연 테이프를 제거해야 하는데 이 테이프를 잘 보관해 두어야 해요.



위의 6개의 나사를 제거합니다.

그리고, 케이블 보호 커버도 제거합니다.

이제 각종 커넥터를 제거합니다.



모든 케이블 제거 후 메인 보드를 들어 올립니다.

제거된 메인보르를 보시죠.

우측에 메인보드가 제거된 P10입니다.

이제 하단의 몇몇 보드를 제거해 보죠.



커버를 제거합니다.

USB 보드를 제거했습니다.



이제 정품 베터리가 잘 보이네요.



베터리에 붙은 양면 테이프를 제거합니다.

제거한 후 플라스틱 카드를 이용해서 베터리와 폰하단을 분리시켜야 합니다.  그냥 베터리를 힘으로 뜯어내면 손상이 될 수 있습니다.



분리된 베터리입니다. 우측이 약간 부풀어 올랐네요.



베터리가 분리된 폰 모습니다.



새 베터리를 장착합니다.  물론 뒤에 양면 테이프로 붙여야 하겠죠?



메인보드를 장착하고 케이블을 제 위치에 꼽습니다.



물론 케이블 커버도 덮고 나사도 조여야죠.

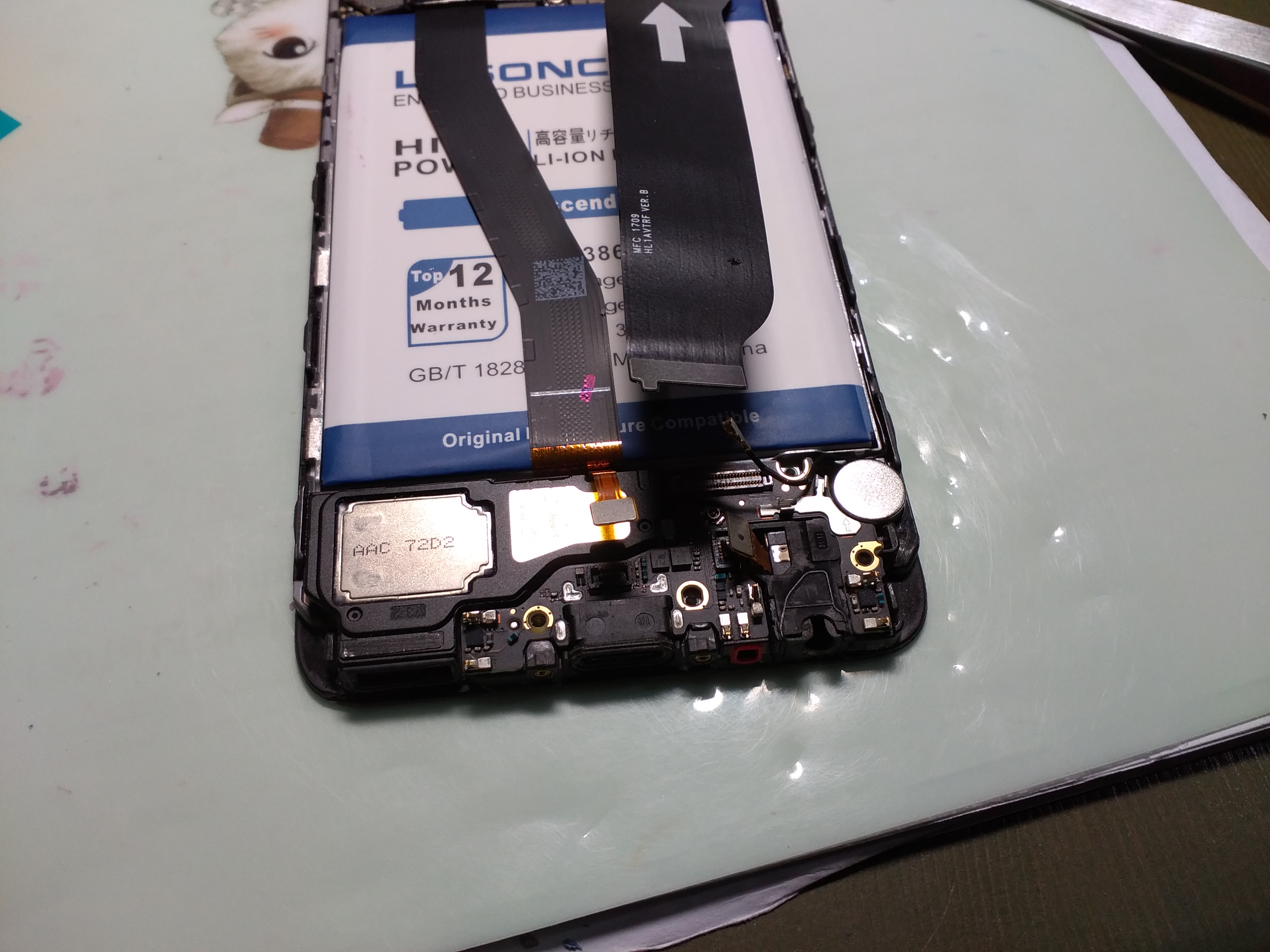

이제 아까 뺀 하단 USB 보드도 꼽습니다.

각종 케이블 및 안테나 선도 연결해 줍니다.



하단 커버도 닫아야죠.  4개의 나사도 조여 줍니다.



하단 커버도 닫습니다.  두개의 나사를 조이는 것도 잊지 마세요.



이제 USIM을 꼽고 전원을 켭니다.



아싸.... 아주 잘 올라오네요.



아주 대 만족입니다.

오늘 하루 종일 40%밖에 안 닳았네요.  오늘은 일요일이라 적게 사용하긴 했지만 그래도 이 정도면 대 만족입니다.

여러분도 한번 도전해 보세요.....

물론, 잘못되면 제탓은 아니라는거 아시죠?
